建築構造

86問 • 1年前

松尾芭蕉

通報

問題一覧

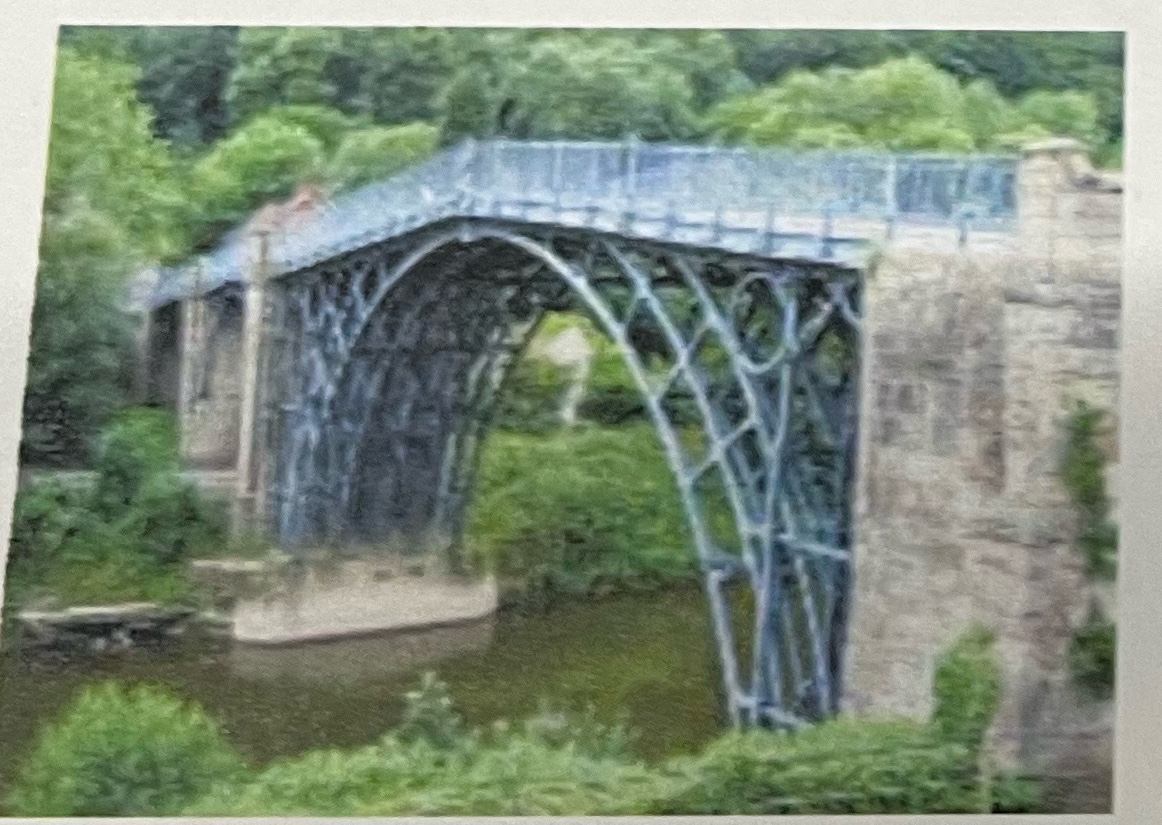

〇〇世紀〇〇〇〇で全長〇〇メートルの橋で世界初の鋳鉄製のアーチ橋。名前は〇〇

18, イギリス, 60, アイアンブリッジ

日本初の鉄橋。〇〇県で〇〇以降に作られた。名前は〇〇

長崎, 明治, くろがね橋

鋼構造の特徴。

超高層建築物や大空間を持つ建築物から、中、小規模の建築物まで広く用いられている

鋼構造のメリットを2つ

鋼材は、強度が高く粘り強い（靭性）, 加工性に富み、様々なデザインの建築物に対応できる

鋼構造のデメリットを2つ

鋼材は熱に弱く錆びやすい, 部材の座屈や接合部に破断が生じると、体力を急激的に失う

ラーメン構造とは何か？

柱と梁を鋼接合した構造

ブレース構造とは何か？

柱や桁などに囲まれた面にブレースを入れて、組み立てる構造。屋根を支える部分にトラス部材を用いる。

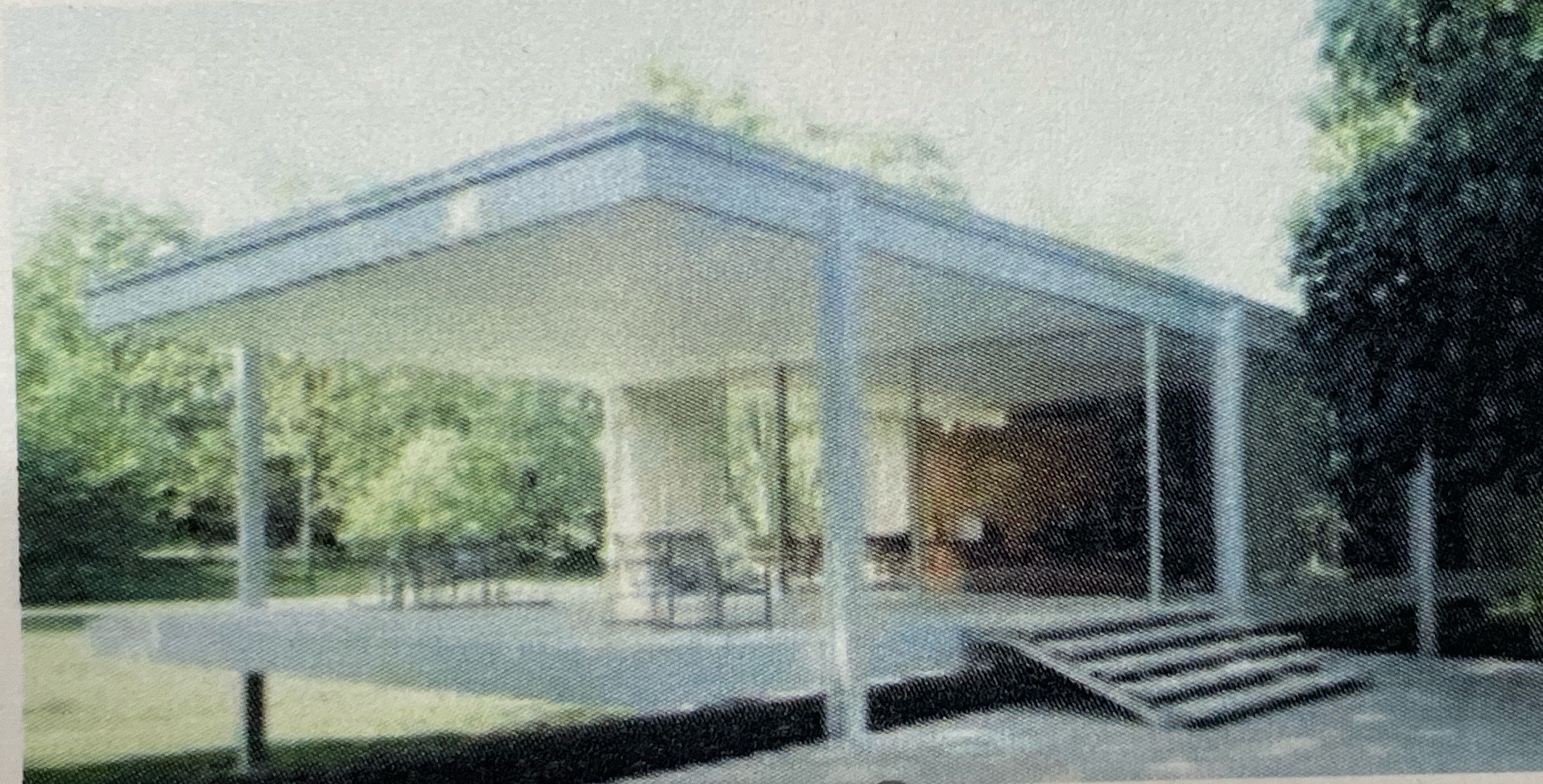

この建物の名前設計士は何？

ファンズワース邸, ミースファンデルローエ

純粋な鉄は柔らかく強度が〇〇。炭素を加えると〇〇、強度も〇〇なる

低い, 硬く, 高く

適量の炭素と微量の合金元素を含んだ鉄で強度と粘りを出したもの

炭素鋼

炭素量が多い特徴

硬質で強度が大きい, もろい, 加工しにくい, 溶接しにくい

炭素量が少ない特徴

軟質で強度が小さい, 粘り強い, 加工しやすい, 溶接しやすい

〇〜〇%の炭素と少量の珪素、硫黄、りんなどの不純物を含む鉄。硬くて脆い

3, 4, 銑鉄

溶鉱炉から取り出した銑鉄を酸化銀と一緒に反射炉に入れて、不純物を取り除いた鉄

軟鋼

〇〇炭素量〇.〇〇〜〇.〇% 製品例　棒鋼、形鋼、鋼板、釘、　　　　ボルト

軟鋼, 0.12, 0.3

鋼の錆びやすい欠点を改善するため、クロムを12%加え、さらに必要に応じてニッケル、モリブデンなどを加えた合金鋼

ステンレス鋼

コンクリートと鉄の線膨張係数は〇〇ため相性が〇〇

近い, 良い

材料が引張、圧縮、せん断などの外力に対して、どの程度の耐久性を持つかなどの諸性質を示すのをなんという？

機械的性質

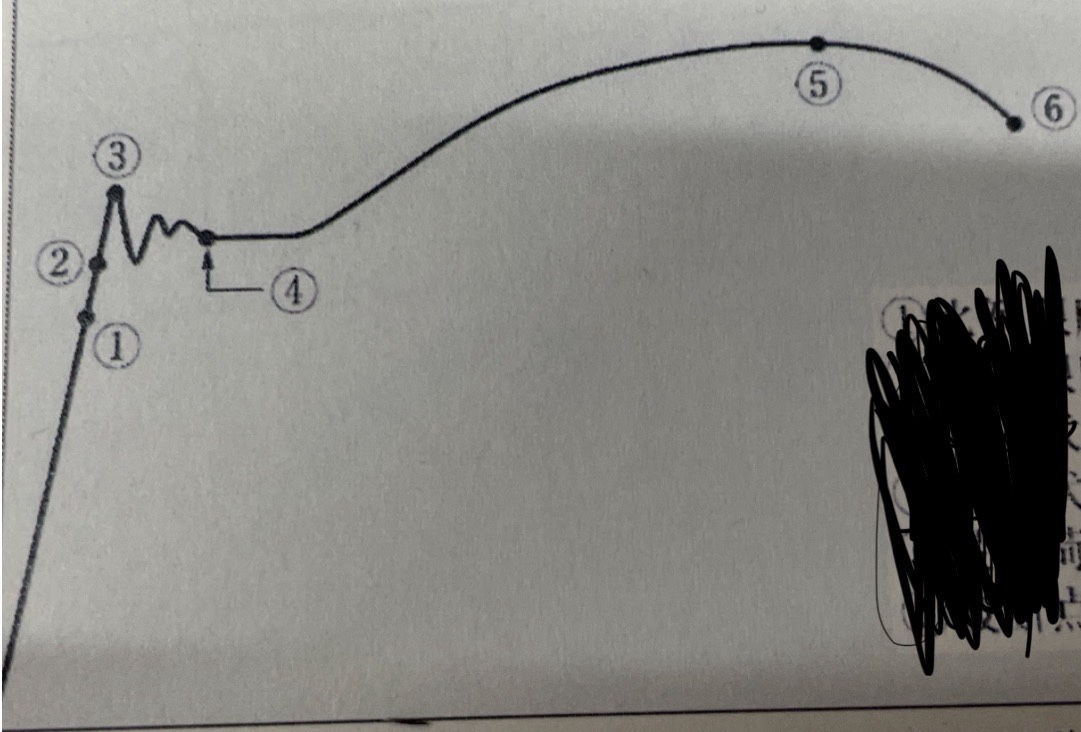

それぞれ答えよ

比例限度, 弾性限度, 上降伏点, 下降伏点, 最大荷重点, 破断点

鋼は何度になると強度を失うか？

1000

鋼は低音になるとどうなるか？

粘りがなくなり脆くなる

鋼を錆びさせないために何をすると良いか？

表面をモルタルやコンクリートで覆う。, 亜鉛メッキや塗装などの防食を施す。

鉄骨材などでつくられた補強材の一種をなんというか？

ブレース

H形鋼の広幅は何としてよく使われるか？

柱

H形鋼の細幅は主に何として使われるか？

梁

主に鋼構造の母屋、胴縁などやプレファブの骨組みに使用されるのは〇〇〇〇

軽量形鋼

棒鋼は何によく使われるか？

ブレース

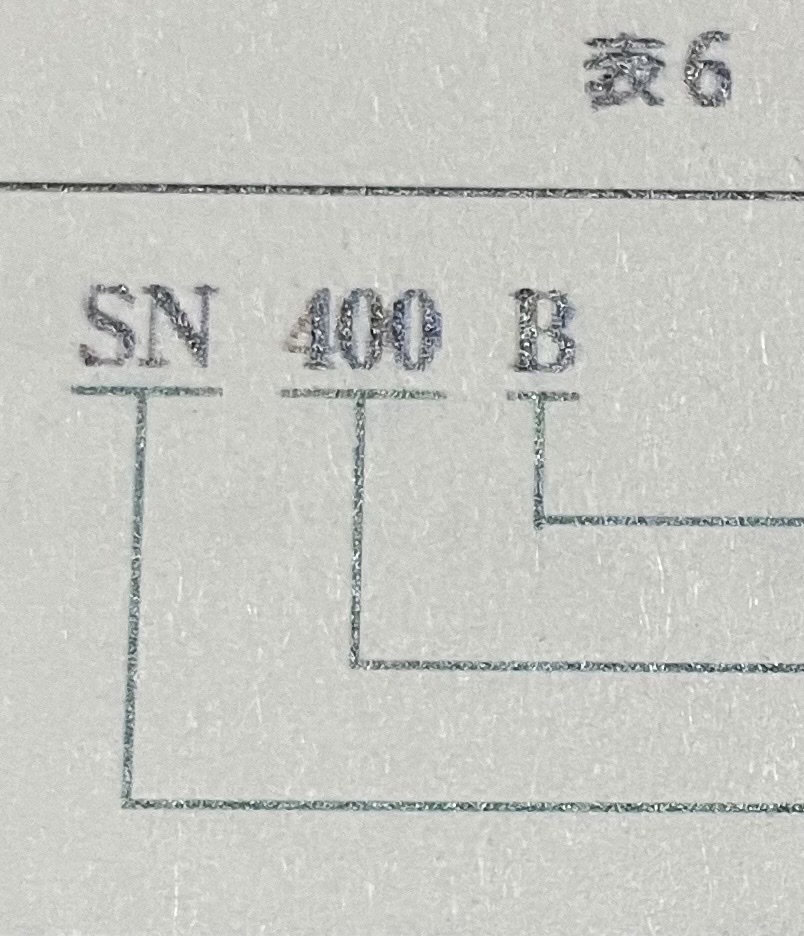

左から順に何を表してるか？

種類記号, 引張強さの下限値, 性能の区分

名称は何？

H形鋼

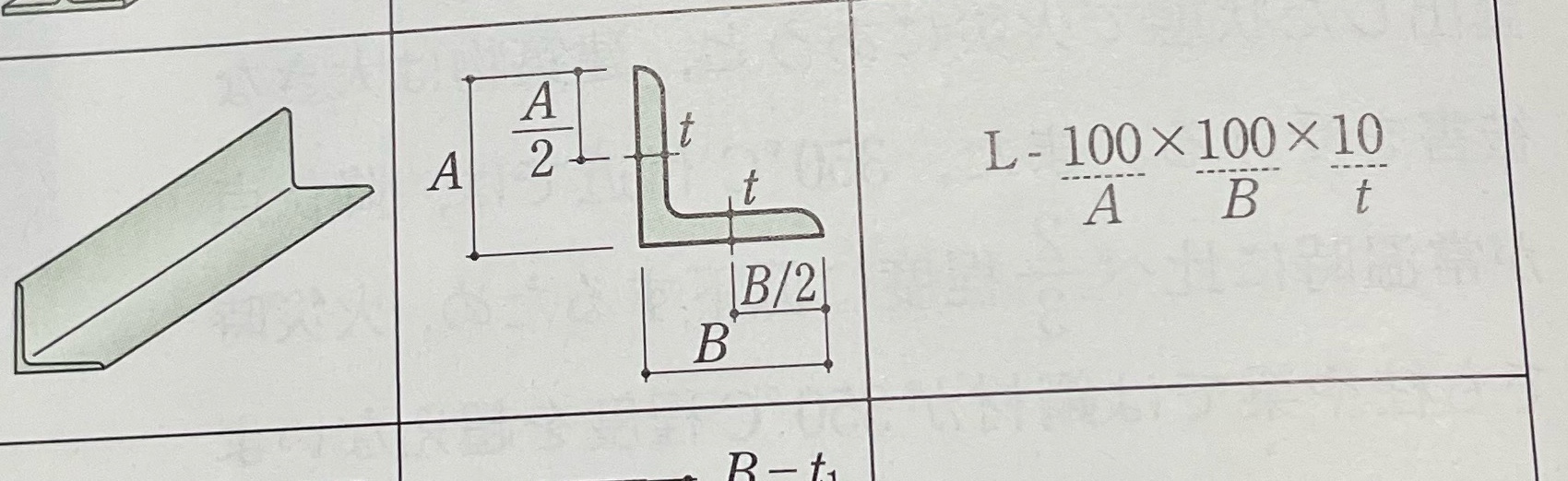

名称は何？

等辺山形鋼

名称は何？

溝形鋼

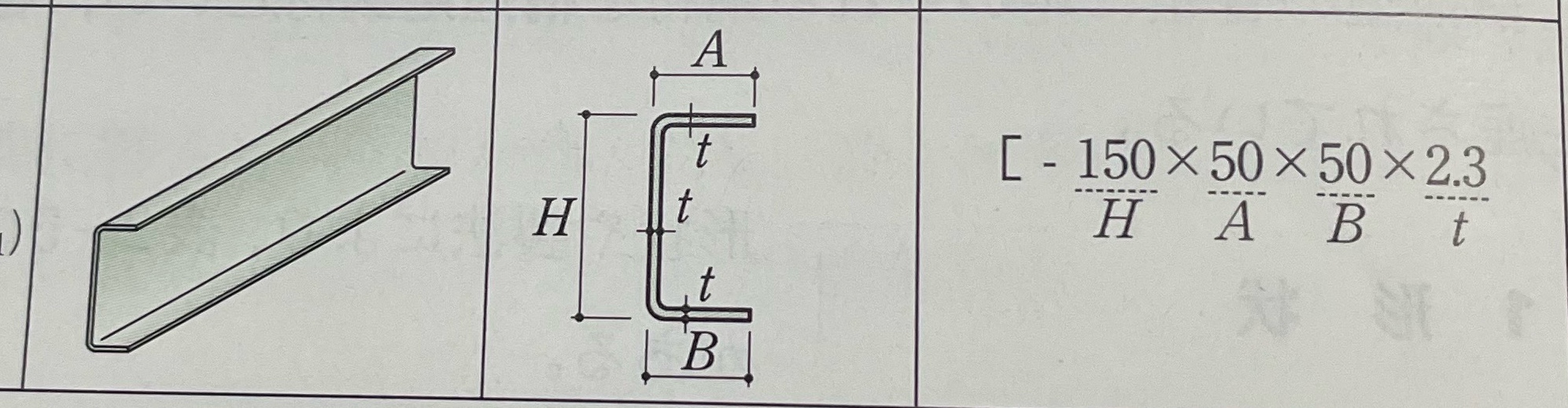

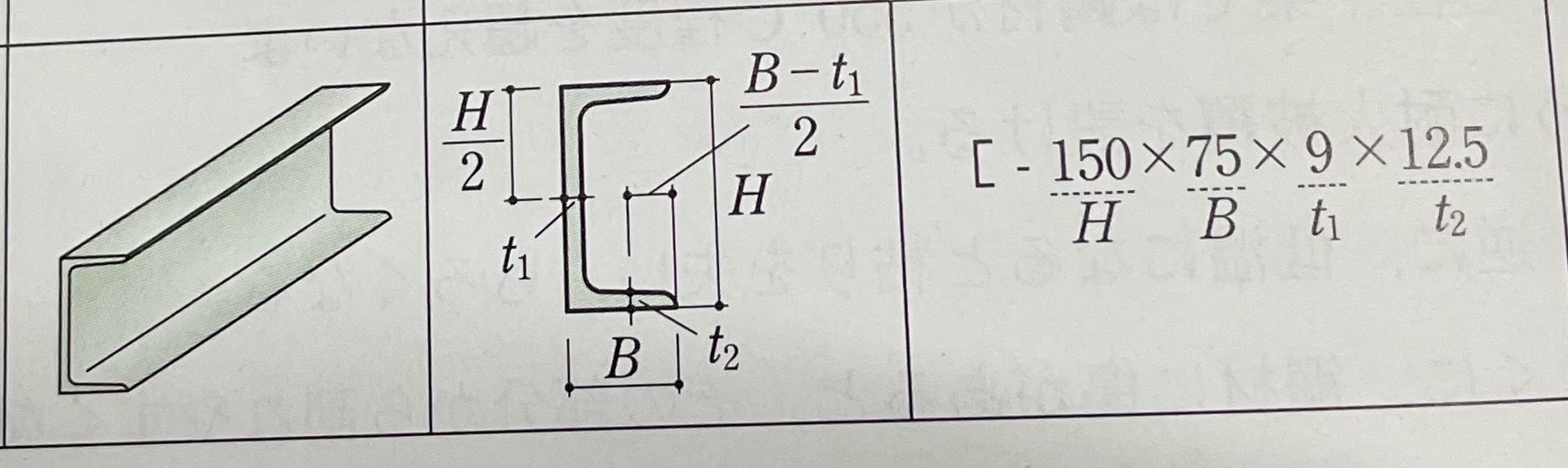

名称は何？

リップ溝形鋼

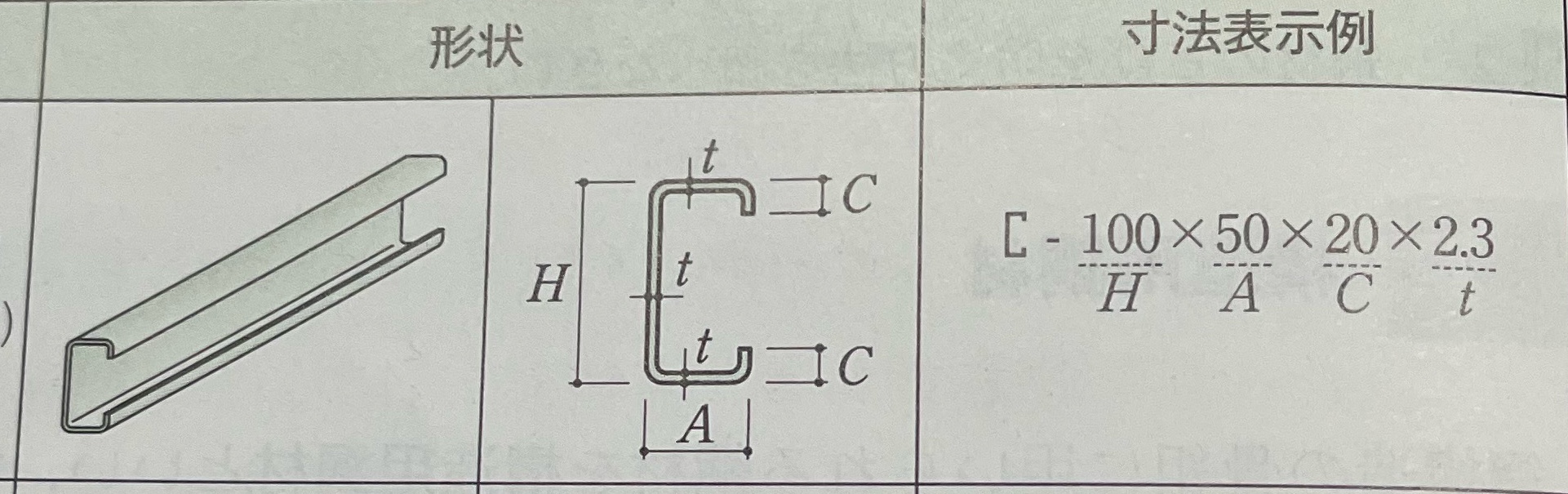

名称は何？

軽溝形鋼

鋼材の接合方法は何がある？

機械的接合法, 冶金的接合法

接合引張強さが、普通のボルトの2倍以上のボルトを何と言うか

高力ボルト

孔を開けた鋼材に、赤熱したリベットを通してハンマーで打撃し、かしめて接合。これ何接合？

リベット接合

高力ボルトを答えよ

JIS形高力ボルト, トルシア形高力ボルト

トルシア形高力ボルトは、導入ボルト張力が所用の値になるまで締め付けると、破断溝が破断して〇〇〇〇〇が取れる。

ピンテール

ゲージライン高力ボルトやボルトは、どのように配置するか？

材軸に平行な直線上規則正しく配置する。

高力ボルトやボルトの軸心の間隔をなんというか？

ピッチ

ピッチは軸径の〇〇倍以上

2.5

母材の全断面を溶かし一体化し、接合部の強さがを大きくする溶接をなんという？

完全溶込溶接

内部まで完全に溶かし合わすための接合部に加工した溝状の部分のこと

グルーブ

何形グルーブか？左から順に答えよ

I, レ, K

溶接の長所ボルト孔による〇〇〇〇がなく、全断面で力を伝達できる。接合部の形状が単純になり、力を滑らかに〇〇できる。

断面欠損, 伝達

溶接の短所溶接熱により局部的に膨張・収縮し、一部に〇〜〇ことがある。所定の方法で施工しなかったり、十分に溶接できないと、〇〜〇ことがある

変形が生じたり、割れたりする, 健全な接合部が得られない

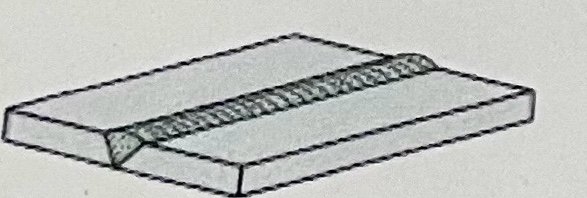

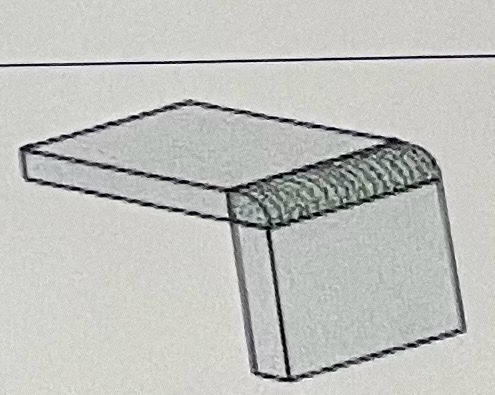

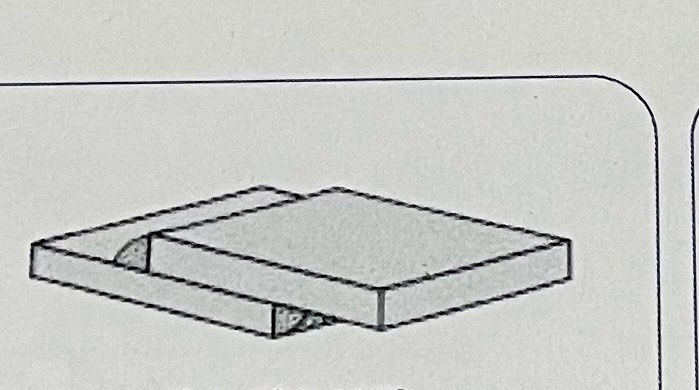

何継手？

突き合わせ継手

何継手？

重ね継手

何継手？

T継手

何継手？

角継手

何溶接？

完全溶込溶接

何溶接？

隅肉溶接

継ぎ目の交差する部分はなぜスカラップを用いるのか？

複数回に加熱することになり、熱の影響による欠陥が生じやすいから。

欠陥が生じやすい溶接の始端と終端に用いて、溶接欠損を防ぐ役割の部材は何？

エンドタブ

隅肉溶接は完全溶込と比べてどうか？

力の伝わり方は劣り、母材の強さより接合部が弱くなることが多い。

のど厚とは？

溶接金属の余盛りの部分を除いた断面厚さのこと。

接合部の全断面を溶け込ませないもの。

部分溶込溶接

溶接継目の種類、大きさ、範囲、工場溶接と現場溶接の区別など、〇〇〇〇に明示する。

設計図書

溶接記号の矢線は約〇〇°傾ける

溶接の欠陥検査２つは何？

目視検査, 超音波

基礎は地体力が不足する場合には何を用いるか？

杭

基礎と柱を固定する際には何を用いるか？

アンカーボルト

柱とその接合部を〇〇という。

柱脚

柱脚の形式を強い順に答えよ

埋込形式, 寝巻形式, 露出形式

ブレースの長さを調整するものを？

ターンバックル

ブレースの両端を固定するものを？

ガセットプレート

形鋼や鋼管をそのものを〇〇〇形鋼や鋼管を組み立てたものを〇〇〇という

単一材, 組立材

骨組の部材は〇〇〇〇が大事

バランス

X方向Y方向ともに柱を均等間隔に配置する建築物の場合、どのような柱を使うか。

角形鋼管

アリーナや工場などの柱はどういうものを使うか

H形鋼

仕口に変形を生じさせないよう、梁のフランジ延長上に設ける補強のこと。

ダイアフラム

柱と梁の仕口に厚肉の鋼管や角形鋼管の柱とH形鋼の梁を接合することで〇〇〇〇〇〇が不要になる。

ダイアフラム

ノンダイアフラムのメリットは？

加工と組立が容易になる。

左から答えよ

通しダイアフラム, 内ダイアフラム, 外ダイアフラム

曲げモーメントとせん断力に有利なのは？

H鋼断面

梁にはどのような力が生じるか？

曲げモーメントとせん断力

梁のたわみはスパンの〇〇以下にする

300分の1

梁せいはスパンの〇〇以上にする

15分の1

H形断面の梁は〇〇と〇〇から構成され、必要に応じて〇〇を設ける

ウェブ, フランジ, スチフナー

フランジは〇〇を負担し、ウェブは〇〇を負担する。ウェブの厚さは〇〇以上

曲げモーメント, せん断力, 6㎜

スチフナーは〇〇を防止する

ウェブの局部座屈

荷重点スチフナーは〇〇を防止

フランジとウェブの座屈

荷重点スチフナーとは何か？

荷重のかかる点の真下にあるスチフナー

必要な形状に加工したものを〇〇梁必要な形状に組み立てたものを〇〇梁という。

形鋼, プレート

形鋼梁の特徴は？

使用できるスパンに限りがあるのでスパンや荷重が大きいい場合はプレート梁を用いる。

プレート梁の特徴は？

鋼板の幅や厚さを変えることで任意の断面にすることができる。

構造　鎌田作

構造　鎌田作

施工

施工

解体

解体

社会　

社会　

社会2

社会2

建築構造二学期中間

建築構造二学期中間

建築構造二学期中間

建築構造二学期中間

英語

英語

英語本　選定

英語本　選定

科学　むずいやつ

科学　むずいやつ

暗記公共

暗記公共

公共

公共

英語単語

英語単語

英語連語

英語連語

公共

公共

公共プリント

公共プリント

科学　特殊

科学　特殊

論国漢字

論国漢字

論国　読むだけ

論国　読むだけ

保健

保健

構造

構造

過去形

過去形

保健

保健

施工

施工

論理国語

論理国語

歴史

歴史

英単語

英単語

英語文

英語文

英語教科書

英語教科書

計画

計画

工業情報数理

工業情報数理

情報

情報

施工

施工

英単語帳

英単語帳

単語帳連語

単語帳連語

本文単語

本文単語

英語

英語

問題一覧

〇〇世紀〇〇〇〇で全長〇〇メートルの橋で世界初の鋳鉄製のアーチ橋。名前は〇〇

18, イギリス, 60, アイアンブリッジ

日本初の鉄橋。〇〇県で〇〇以降に作られた。名前は〇〇

長崎, 明治, くろがね橋

鋼構造の特徴。

超高層建築物や大空間を持つ建築物から、中、小規模の建築物まで広く用いられている

鋼構造のメリットを2つ

鋼材は、強度が高く粘り強い（靭性）, 加工性に富み、様々なデザインの建築物に対応できる

鋼構造のデメリットを2つ

鋼材は熱に弱く錆びやすい, 部材の座屈や接合部に破断が生じると、体力を急激的に失う

ラーメン構造とは何か？

柱と梁を鋼接合した構造

ブレース構造とは何か？

柱や桁などに囲まれた面にブレースを入れて、組み立てる構造。屋根を支える部分にトラス部材を用いる。

この建物の名前設計士は何？

ファンズワース邸, ミースファンデルローエ

純粋な鉄は柔らかく強度が〇〇。炭素を加えると〇〇、強度も〇〇なる

低い, 硬く, 高く

適量の炭素と微量の合金元素を含んだ鉄で強度と粘りを出したもの

炭素鋼

炭素量が多い特徴

硬質で強度が大きい, もろい, 加工しにくい, 溶接しにくい

炭素量が少ない特徴

軟質で強度が小さい, 粘り強い, 加工しやすい, 溶接しやすい

〇〜〇%の炭素と少量の珪素、硫黄、りんなどの不純物を含む鉄。硬くて脆い

3, 4, 銑鉄

溶鉱炉から取り出した銑鉄を酸化銀と一緒に反射炉に入れて、不純物を取り除いた鉄

軟鋼

〇〇炭素量〇.〇〇〜〇.〇% 製品例　棒鋼、形鋼、鋼板、釘、　　　　ボルト

軟鋼, 0.12, 0.3

鋼の錆びやすい欠点を改善するため、クロムを12%加え、さらに必要に応じてニッケル、モリブデンなどを加えた合金鋼

ステンレス鋼

コンクリートと鉄の線膨張係数は〇〇ため相性が〇〇

近い, 良い

材料が引張、圧縮、せん断などの外力に対して、どの程度の耐久性を持つかなどの諸性質を示すのをなんという？

機械的性質

それぞれ答えよ

比例限度, 弾性限度, 上降伏点, 下降伏点, 最大荷重点, 破断点

鋼は何度になると強度を失うか？

1000

鋼は低音になるとどうなるか？

粘りがなくなり脆くなる

鋼を錆びさせないために何をすると良いか？

表面をモルタルやコンクリートで覆う。, 亜鉛メッキや塗装などの防食を施す。

鉄骨材などでつくられた補強材の一種をなんというか？

ブレース

H形鋼の広幅は何としてよく使われるか？

柱

H形鋼の細幅は主に何として使われるか？

梁

主に鋼構造の母屋、胴縁などやプレファブの骨組みに使用されるのは〇〇〇〇

軽量形鋼

棒鋼は何によく使われるか？

ブレース

左から順に何を表してるか？

種類記号, 引張強さの下限値, 性能の区分

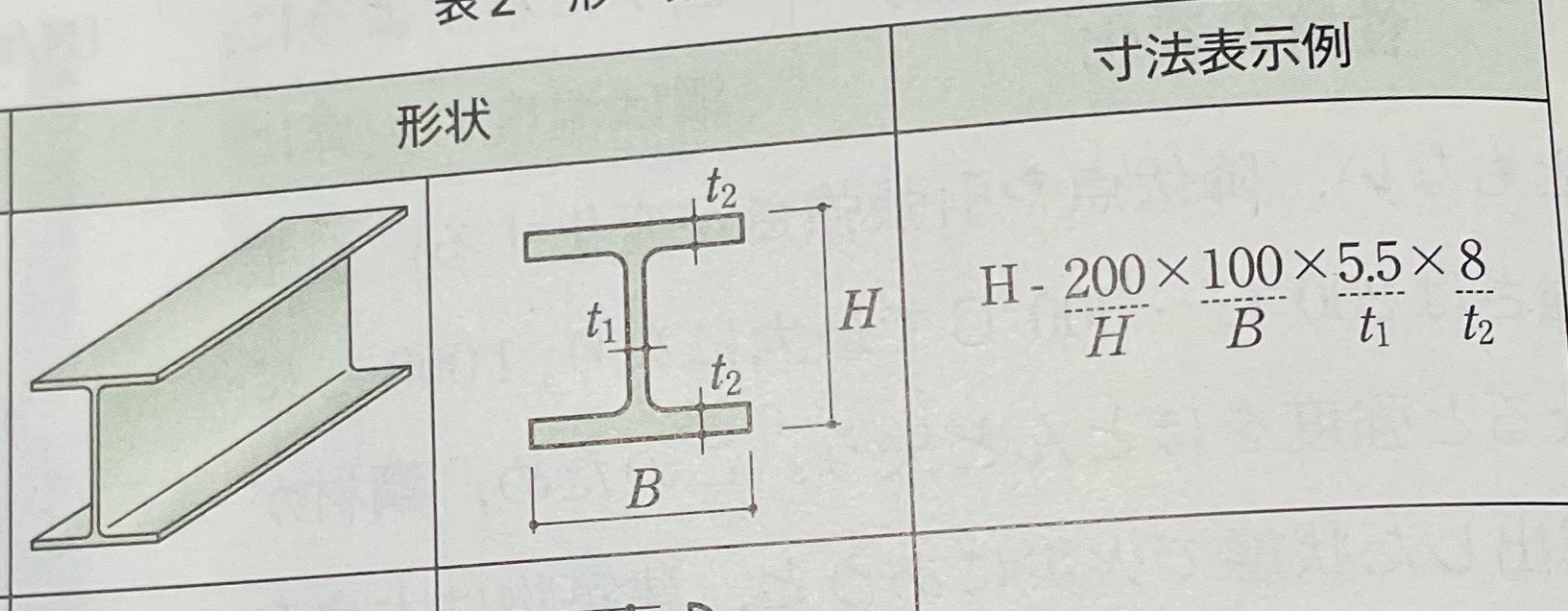

名称は何？

H形鋼

名称は何？

等辺山形鋼

名称は何？

溝形鋼

名称は何？

リップ溝形鋼

名称は何？

軽溝形鋼

鋼材の接合方法は何がある？

機械的接合法, 冶金的接合法

接合引張強さが、普通のボルトの2倍以上のボルトを何と言うか

高力ボルト

孔を開けた鋼材に、赤熱したリベットを通してハンマーで打撃し、かしめて接合。これ何接合？

リベット接合

高力ボルトを答えよ

JIS形高力ボルト, トルシア形高力ボルト

トルシア形高力ボルトは、導入ボルト張力が所用の値になるまで締め付けると、破断溝が破断して〇〇〇〇〇が取れる。

ピンテール

ゲージライン高力ボルトやボルトは、どのように配置するか？

材軸に平行な直線上規則正しく配置する。

高力ボルトやボルトの軸心の間隔をなんというか？

ピッチ

ピッチは軸径の〇〇倍以上

2.5

母材の全断面を溶かし一体化し、接合部の強さがを大きくする溶接をなんという？

完全溶込溶接

内部まで完全に溶かし合わすための接合部に加工した溝状の部分のこと

グルーブ

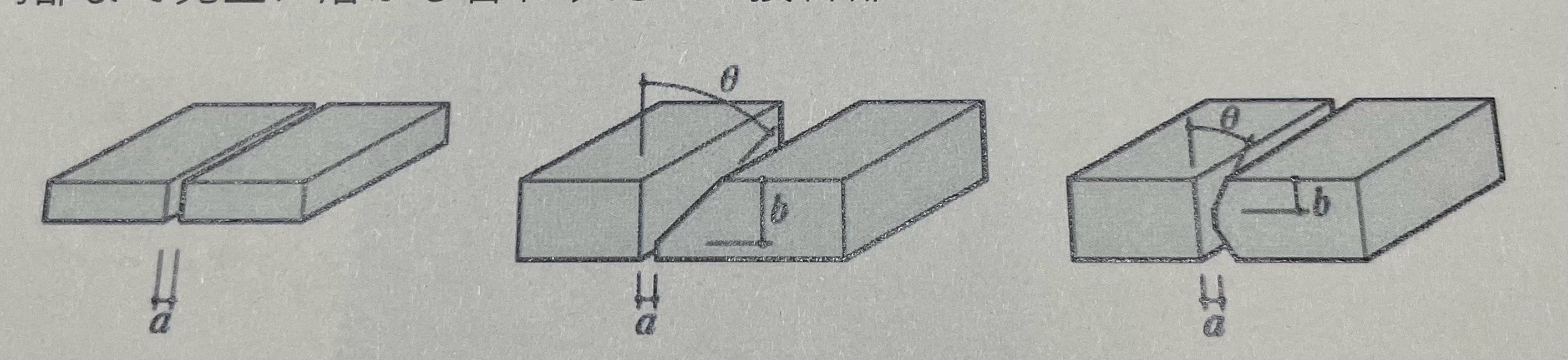

何形グルーブか？左から順に答えよ

I, レ, K

溶接の長所ボルト孔による〇〇〇〇がなく、全断面で力を伝達できる。接合部の形状が単純になり、力を滑らかに〇〇できる。

断面欠損, 伝達

変形が生じたり、割れたりする, 健全な接合部が得られない

何継手？

突き合わせ継手

何継手？

重ね継手

何継手？

T継手

何継手？

角継手

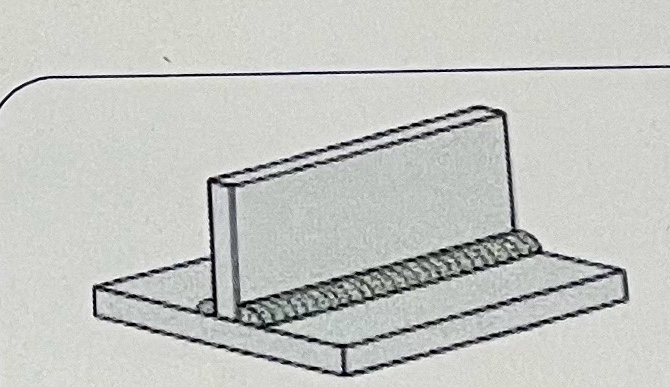

何溶接？

完全溶込溶接

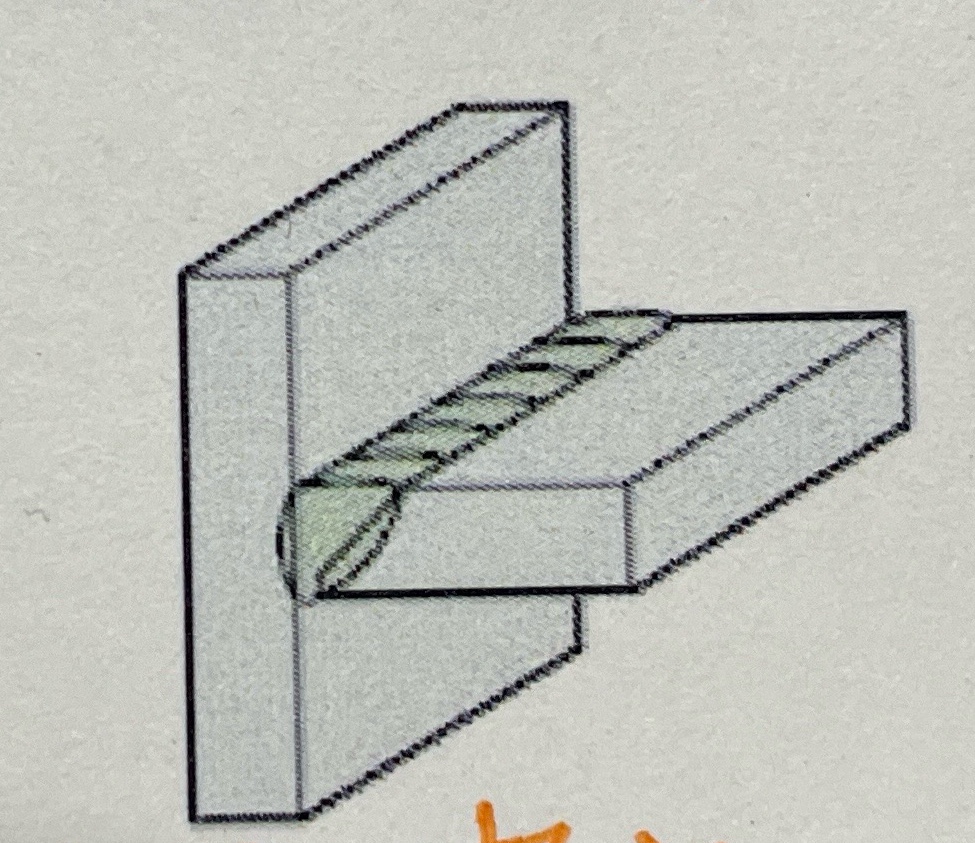

何溶接？

隅肉溶接

継ぎ目の交差する部分はなぜスカラップを用いるのか？

複数回に加熱することになり、熱の影響による欠陥が生じやすいから。

欠陥が生じやすい溶接の始端と終端に用いて、溶接欠損を防ぐ役割の部材は何？

エンドタブ

隅肉溶接は完全溶込と比べてどうか？

力の伝わり方は劣り、母材の強さより接合部が弱くなることが多い。

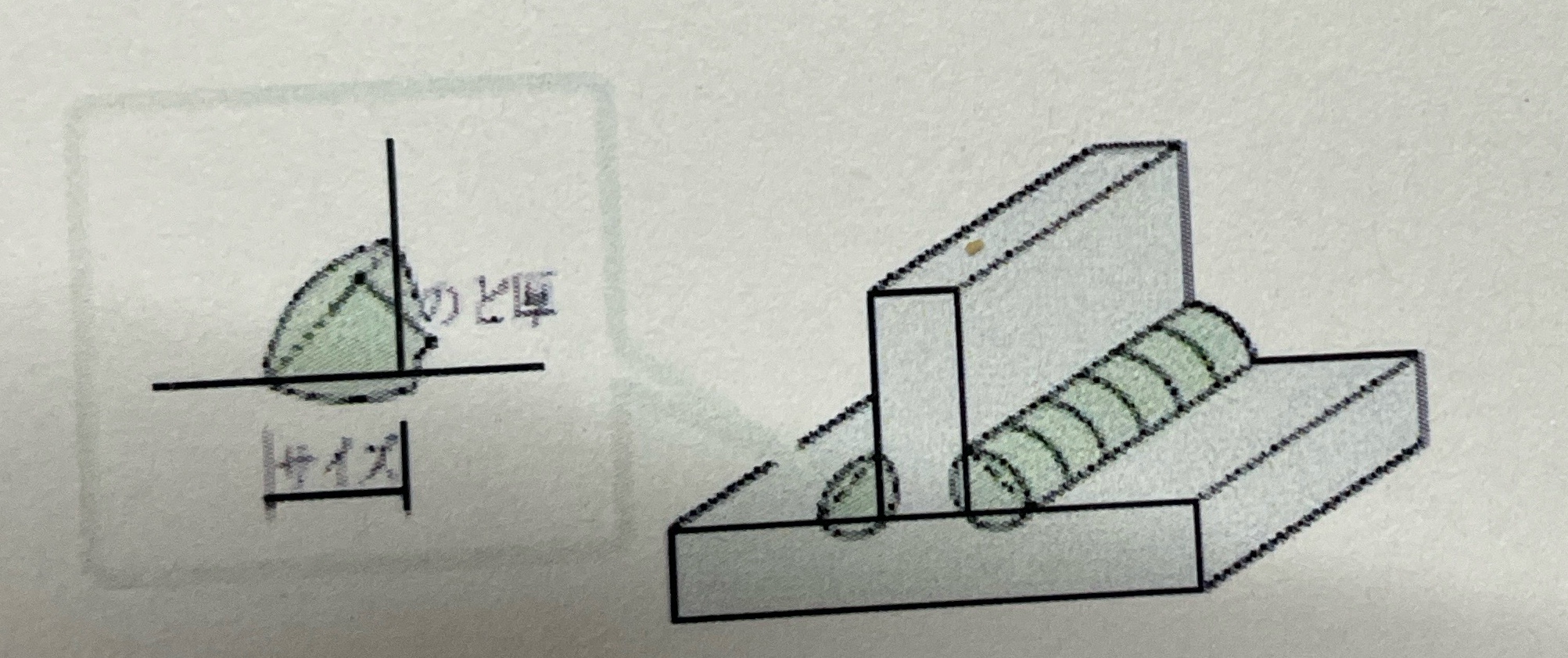

のど厚とは？

溶接金属の余盛りの部分を除いた断面厚さのこと。

接合部の全断面を溶け込ませないもの。

部分溶込溶接

溶接継目の種類、大きさ、範囲、工場溶接と現場溶接の区別など、〇〇〇〇に明示する。

設計図書

溶接記号の矢線は約〇〇°傾ける

溶接の欠陥検査２つは何？

目視検査, 超音波

基礎は地体力が不足する場合には何を用いるか？

杭

基礎と柱を固定する際には何を用いるか？

アンカーボルト

柱とその接合部を〇〇という。

柱脚

柱脚の形式を強い順に答えよ

埋込形式, 寝巻形式, 露出形式

ブレースの長さを調整するものを？

ターンバックル

ブレースの両端を固定するものを？

ガセットプレート

形鋼や鋼管をそのものを〇〇〇形鋼や鋼管を組み立てたものを〇〇〇という

単一材, 組立材

骨組の部材は〇〇〇〇が大事

バランス

X方向Y方向ともに柱を均等間隔に配置する建築物の場合、どのような柱を使うか。

角形鋼管

アリーナや工場などの柱はどういうものを使うか

H形鋼

仕口に変形を生じさせないよう、梁のフランジ延長上に設ける補強のこと。

ダイアフラム

柱と梁の仕口に厚肉の鋼管や角形鋼管の柱とH形鋼の梁を接合することで〇〇〇〇〇〇が不要になる。

ダイアフラム

ノンダイアフラムのメリットは？

加工と組立が容易になる。

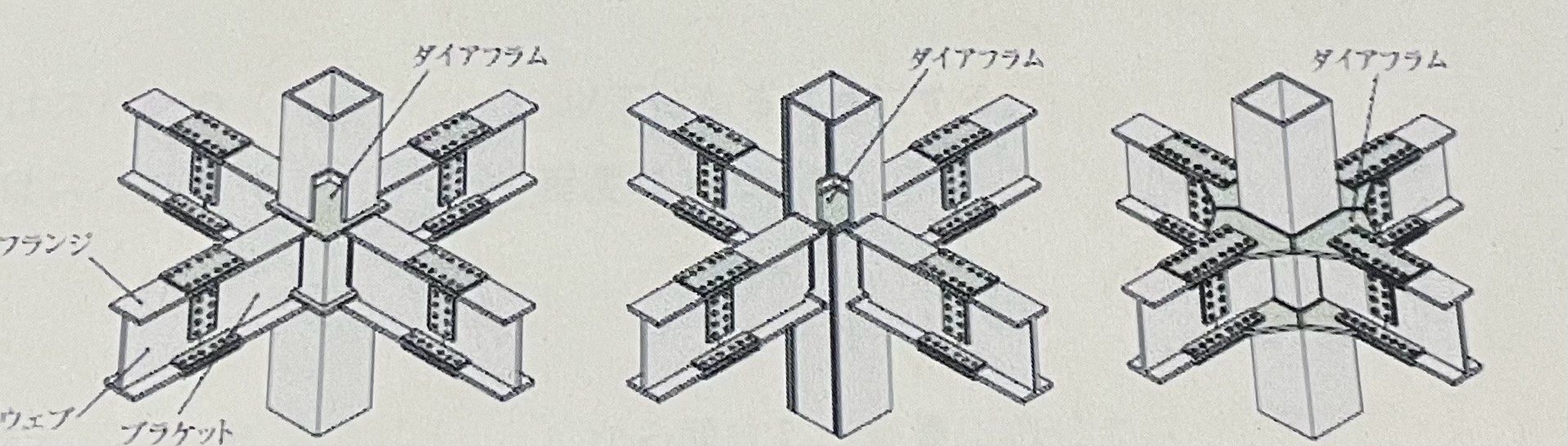

左から答えよ
