電気に関する基礎的知識
問題数20
No.1
実効値＝
No.2
正弦波交流の電圧の最大値が280Vである場合、実効値はいくらか。ただし√2＝1.4とする。
No.3
最大値＝
No.4
平均値＝
No.5
負荷として◯だけを接続した交流回路では、◯の位相が◯よりもπ/2（rad）遅れる。
No.6
負荷として◯だけを接続した交流回路では◯の位相が◯よりもπ/2（rad）進む。
No.7

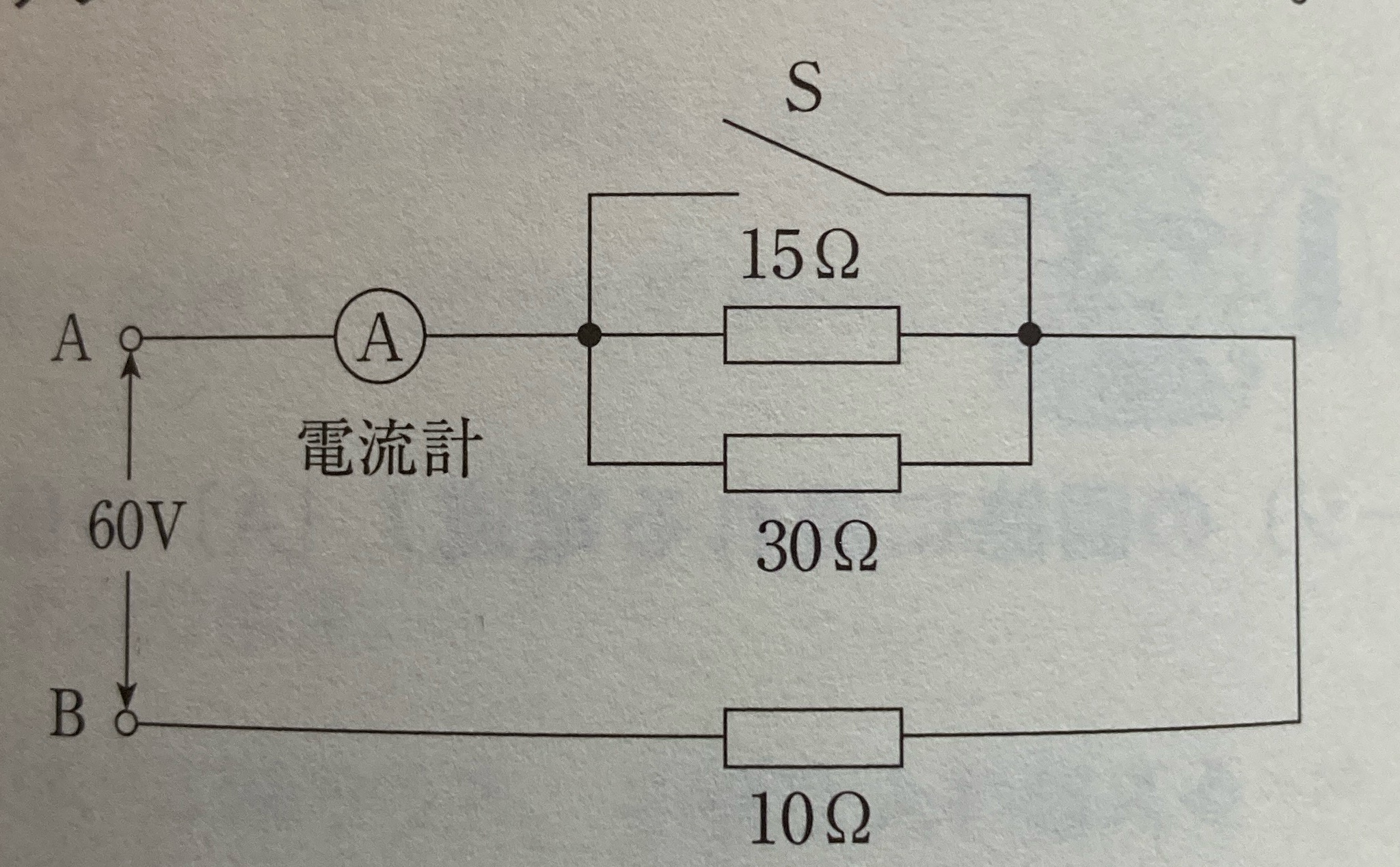

下図の回路のAB間に60Vの電圧を加えた場合、スイッチSを閉じた電流計の指示値は、スイッチSを開いた時の何倍になる？
No.8

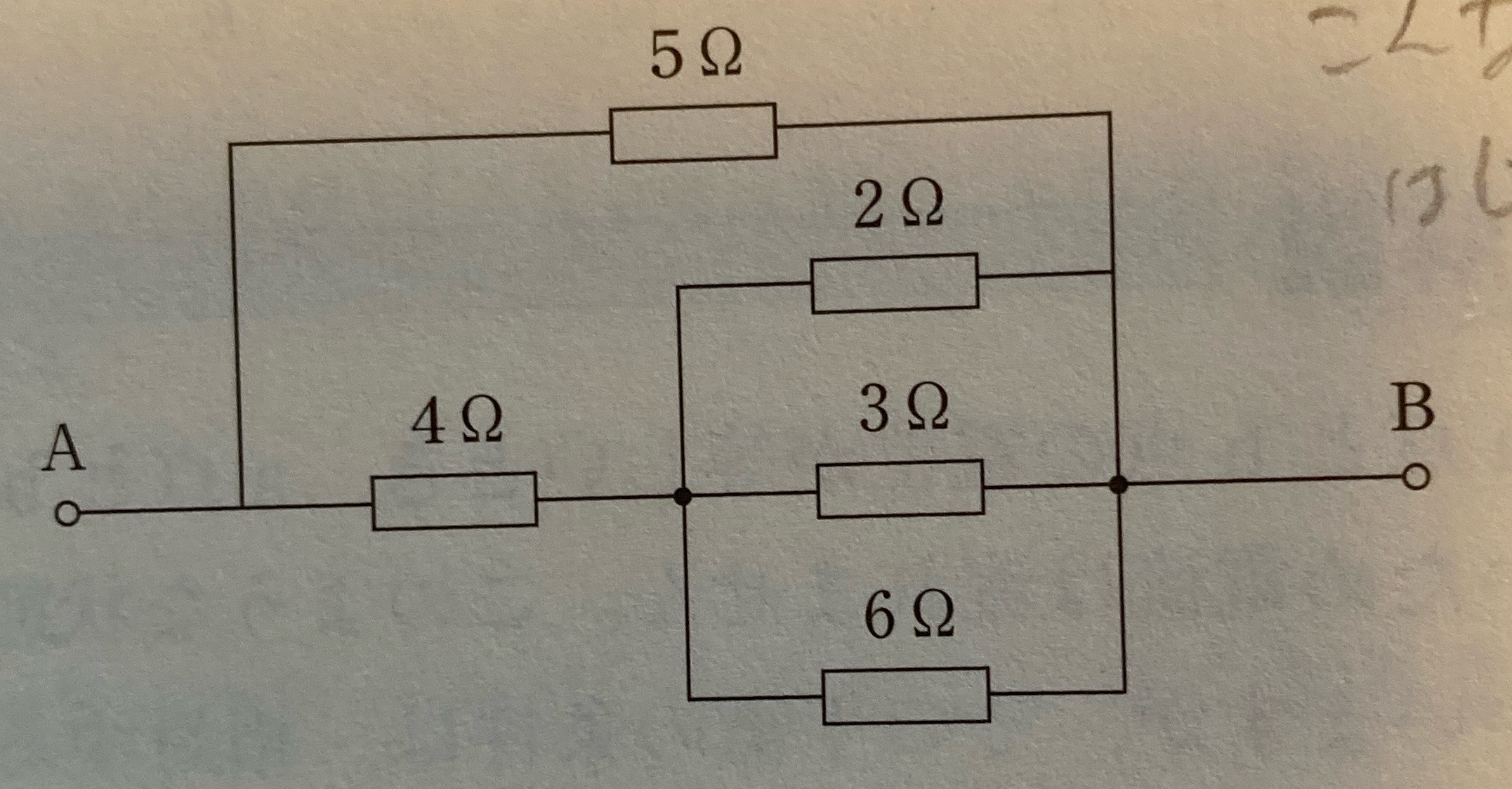

AB間の合成抵抗値は？
No.9

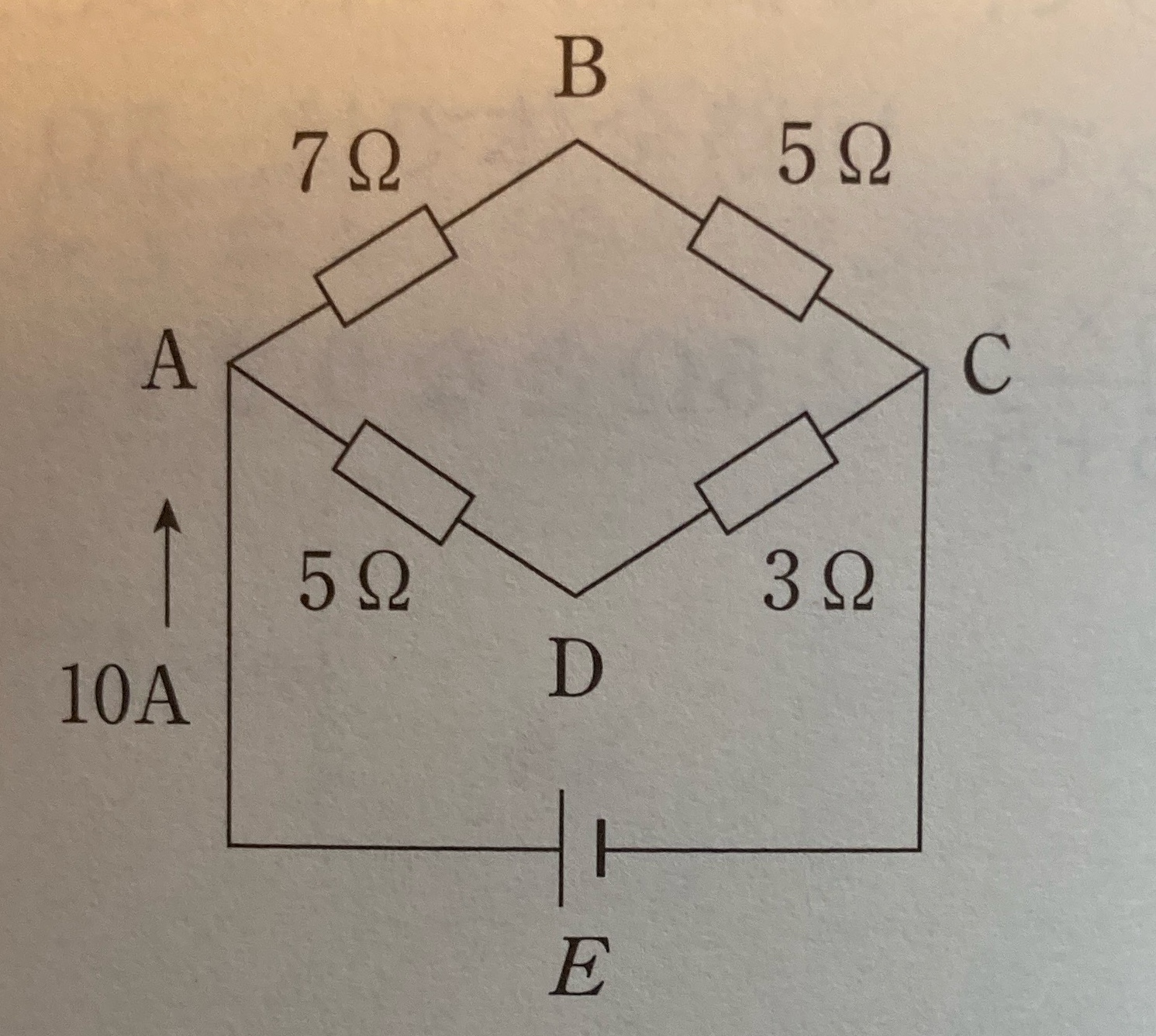

図のような直流回路に電源Eを接続したら10Aの電流が流れた。このとき、B点およびD点の電位の関係を述べよ。
No.10

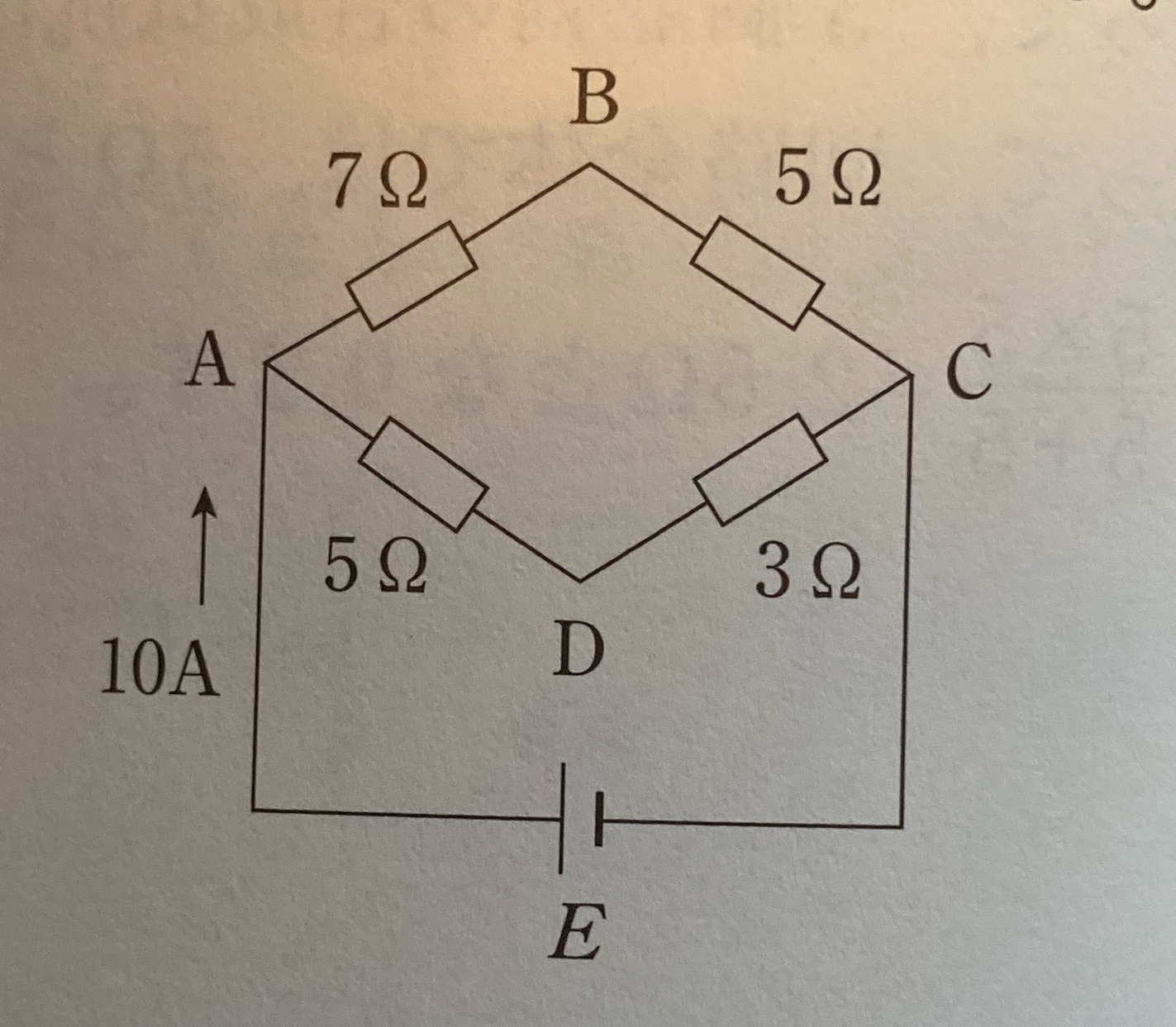

下図の電源回路を外した状態において、AC間の抵抗値はBDJ間の抵抗値の何倍？
No.11
抵抗値がR1〔Ω〕, R2〔Ω〕及びR3〔Ω〕の3つの抵抗を並列に接続した場合,その合成抵抗値R〔Ω〕を求める式として、次のうち正しいものはどれか。
No.12
電線の長さをA倍、直径をB倍にした場合、その電線の抵抗値は元の何倍になるか。
No.13

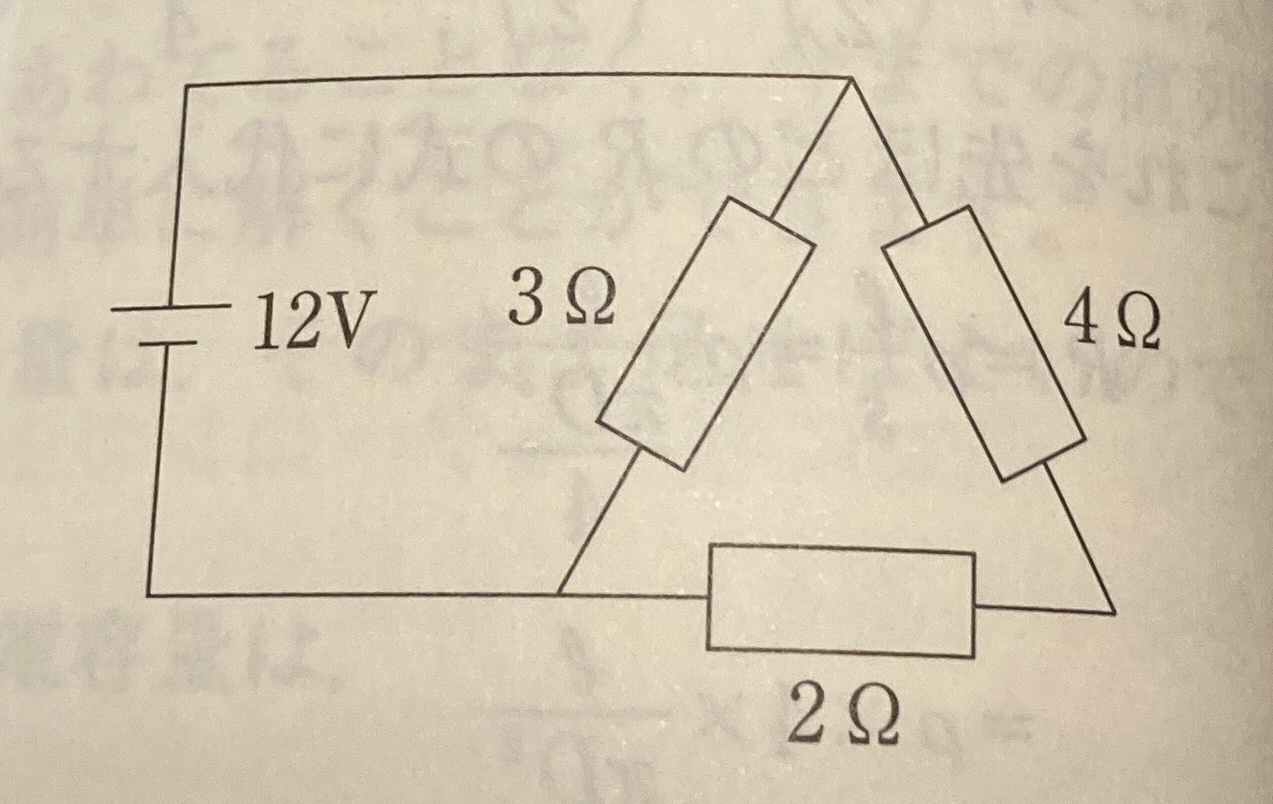

4Ωの抵抗で消費される電力は？
No.14
R〔Ω〕の抵抗にV〔V〕の直流電圧が加わっているとき,その消費電力 P 〔W〕を表す式は？
No.15
20Aの回路を電流計で測定したら、指針が19.8Aを指示した。この場合の百分率誤差を求めよ
No.16
20Aの回路を電流計で測定したところ、指針が19.8Aを指示した。この場合の百分率補正を求めよ
No.17
最大目盛が１５Vで内部抵抗20kΩの電圧計を最大150Vまで測定できるようにするには、倍率器の抵抗Rを何kΩにすれば良いか。
No.18
最大目盛りが10A、内部抵抗が0.3Ωの電流計を、最大で 30Aまで測定できるようにするには、分流器の抵抗Rを何に すればよいか。
No.19
交流100Vの電源に、消費電力600W、力率75%の負荷を接続し た。このとき、負荷に流れる電流は4Aである。
No.20
4Ωの抵抗に2Aの電流が1分間流れた時、発生する熱量は？
